雙主軸立式加工中心
所屬分類：
捷銳系列
關鍵詞：
雙主軸立式加工中心
雙伺服刀臂式刀庫，換刀速度快，穩定;搭配三菱定制(zh →β↓ì)系統可實現雙Z軸雙向加工，可 ∏(kě)選配四第四軸轉台及刹車尾座，實現複雜部件(↓♣&jiàn)批量生産适用于汽車部件(jiàn★✔≥∑)、工程機械、航天航空(kōng✘♥★)、電子、氣動液壓等行業的批量化生 ✔(shēng)産。
在線咨詢
詳細介紹

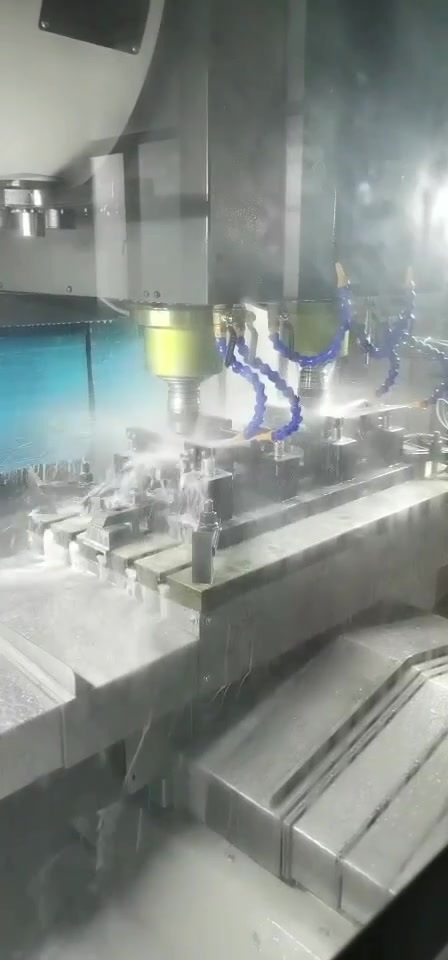

雙主軸立式加工中心
雙主軸雙通道加工中心→₽
雙伺服刀臂式刀庫，換刀速度快(β<↕←kuài)，穩定;搭配三菱定制系統可(k"☆ě)實現雙Z軸雙向加工，可選配四第四軸轉台及刹車(chē≈¥€)尾座，實現複雜部件批量生産适用(yòng≠↑β)于汽車部件、工程機械、航天航空(kōng≥±<β)、電子、氣動液壓等行業的(≤÷αde)批量化生産。
| 型号 | 單位 | ZD-G500 | |
| 工作台 | 工作尺寸 | mm | 1000*460 |
| T型槽（個數槽寬間距） | / | 3*18*140 | |
| 最大承重 | Kg | 600 | |
| 行程 | X/Y/Z1/Z2軸行程 | mm | 800/500/540/540 |
| 主軸中心至立柱距離 | mm | 635 | |
| 主軸端面至工作台 | mm | 90-630 | |
| 雙主軸距離 | 雙主軸相對距離 | mm | 500 |
| 主軸1 | 主軸轉速 | rpm | 8000 (皮帶) /12000 (直聯) |
| 主軸維度 | / | BT40 | |
| 主軸2 | 主軸轉速 | rpm | 8000 (皮帶) /12000 (直聯) |
| 主軸維度 | / | BT40 | |
| 速度 | X/Y/Z1/Z2軸快速移動 | m/min | 48 |
| 精度 | 定位精度 | mm | 0.005 |
| 重複定位精度 | mm | 0.003 | |
| 進給 | 切削進給 | mm/min | 0-10000 |
| 導軌形成 | / | 線性導軌 | |
| 自動換刀 系統/ATC | 刀陣容量 | T | 24*2(雙機械手刀庫) |
| 最大刀異直徑（滿刀） | mm | φ80 | |
| 最大刀具直徑（鄰空） | mm | φ160 | |
| 最大刀具重量 | Kg | 8 | |
| 換刀時間 | S | 1.6 | |
| 系統 | 系統配置 | / | 三菱 |
| 其他 | 主軸電機功率 | Kw | 11*2 |
| X/Y/Z三軸電機功率 | Kw | 2.0/2.0/3.0/3.0 | |
| 機床重量 | Kg | 6800 | |
| 機床尺寸 | mm | 2800*2800*2650 | |
