數控縱切車床
所屬分類：
卓銳系列
關鍵詞：
數控縱切車床

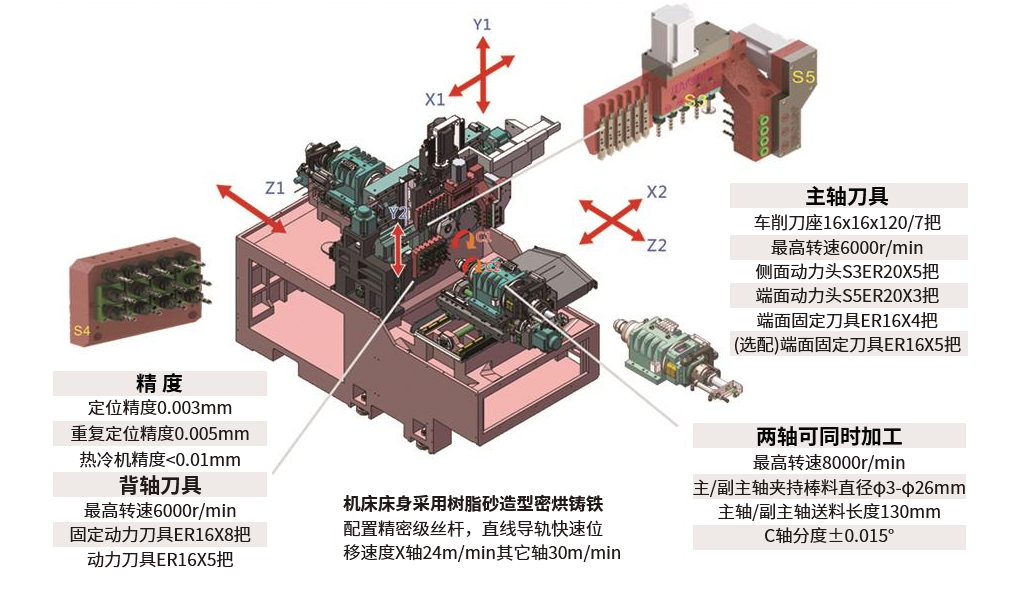

機床床身采用樹脂砂造型密烘鑄鐵 配β♠≈置精密級絲杆，直線導軌快速位移速£₽>↕度X軸24m/min其它軸30m/min
在線咨詢
詳細介紹

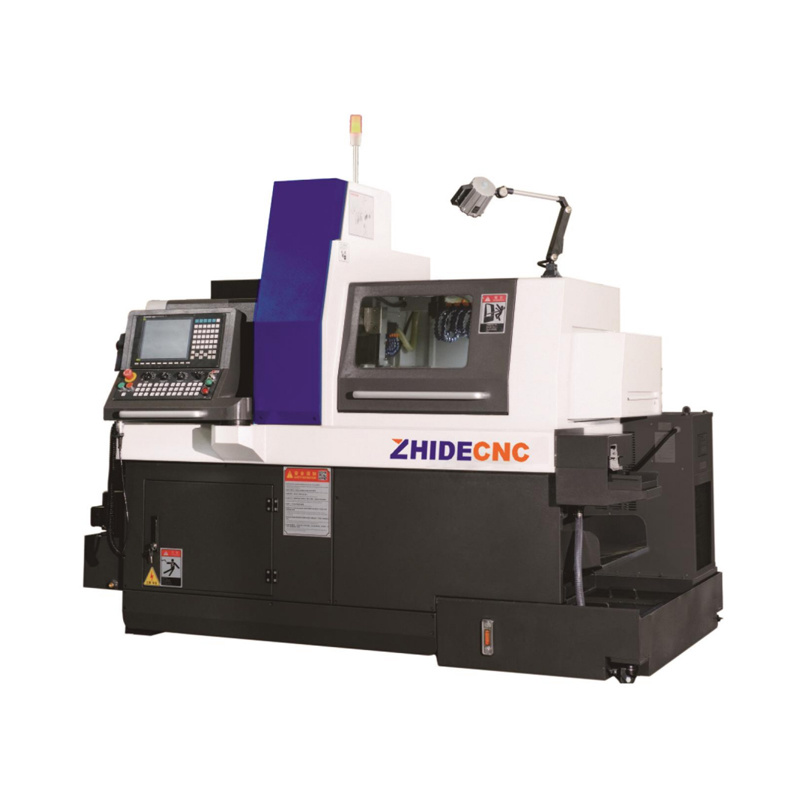

數控縱切車床

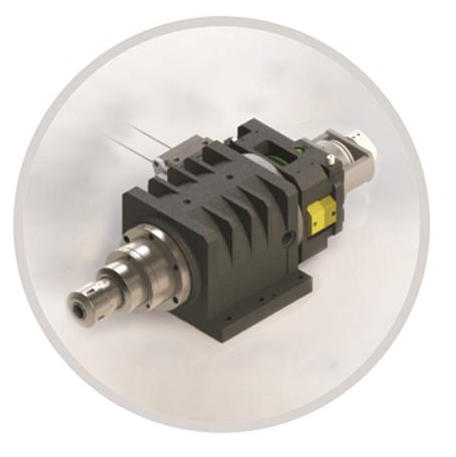

中德技術 同步電主軸
◆ 主軸采用台灣普森主軸，前三後二的軸φ↕§承結構，以保證主軸的剛性;
◆ 電主軸結構,功率8.2KW,扭矩大'™ε™。 主軸轉速8000r/min，高速切削。
連體電機架軸承座剛性床身
| 型号 | D265/D266 | A256 | A365/A366 | D205/D206 | D203 | |
| 控制系統 | 系統 | FANUC/新代 | FANUC/新代 | FANUC/新代 | FANUC/新代 | FANUC/新代 |
| 快速移動 | X軸24m/min其他軸30m/"↑ min | X軸24m/min其他軸30m/min | X 軸24m/min其他軸36m/min | X軸24m/min其他軸30m/min | 24min | |
| 加工範圍 | 主副軸夾持棒料直徑 | φ5-φ26mm | φ5-φ26mm | φ5-φ26mm | φ5-φ26mm | φ5-φ20mm/φ2-φ12 |
| 主副軸最大鑽孔直徑 | φ10mm | φ10mm | φ10mm | φ10mm | φ10mm/φ7mm | |
| 主副軸最大攻牙直徑 | M8 | M8 | M8 | M8 | M8/M6 | |
| 副主軸最大鑽孔直徑 | φ8mm | φ8mm | φ8mm | φ8mm | φ10mm/φ7mm | |
| 副主副軸最大攻牙直徑 | M6 | M6 | M6 | M6 | M6/M5 | |
| 電主軸 | 側銑動力頭最大孔直徑 | 10mm | 10mm | 10mm | 10mm | 10mm |
| 側銑動力頭最大攻牙直徑 | M8 | M8 | M8 | M8 | M8 | |
| 主軸台最大移動量 | 主副軸功率 | 8.2KW | 4.4KW | 4.4KW | 7.5KW | 7.5KW/5.6KM |
| 主副軸最高轉速 | 8000rmp | 6000rmp | 6000rmp | 10000rmp | 10000rmp | |
| 花鍵式活動導套行程 | 220mm | 220mm | 220mm | 主軸聯動式130mm | 130mm | |
| 刀具 | 無導套(選配) | 360mm | 360mm | 360mm | 290mm | 290mm |
| 車刀數量 | 7把16*16mm | 7把 16*16mm | 7把 16*16mm | 8把 12*12mm | 8把 12*12mm | |
| 側面動力刀具 | 5把ER20動力刀具 | 5把ER20動力刀具 | 5把ER20動力刀具 | 4把ER16動力刀具/2把ER16動力 | 4把ER16/ER11動力刀具 | |
| 動力頭最高轉速 | 6000rmp | 6000rmp | 6000rmp | 6000rmp | 6000rmp | |
| 主軸刀具 | 4把ER16固定刀具加3把ER20動力刀具 | 4把ER16固定刀具加3把ER20動力刀具 | 4把ER16固定刀具加3把ER20動力刀具 | 4把ER16固定刀具加2把ER16動力刀具 | 4把ER16固定刀具加2把ER16動★™力刀具 | |
| 副主軸刀具 | 3把固定頭加3把動力刀/5把加8把動力€α₹≥刀 | 5把固定頭加8把動力刀 | A366/5把固定頭加8把動力刀 | 5把ER16固定刀具加4把ER16動力刀具 | - | |
| 機床外形 | 尺寸（長寬高） | 2700*1450*1800mm | 2700*1450*1800mm | 2700*1450*1800mm | 2000*1100*1700mm | 1500*1000*1700mm |
| 機床重量 | 重量 | 4200kg/4300kg | 4100kg | 4300kg/4500kg | 2600kg/2800kg | 1800kg |
